ミラーサイネージ用資材

ミラーTVディスプレー アウトセット施工方法

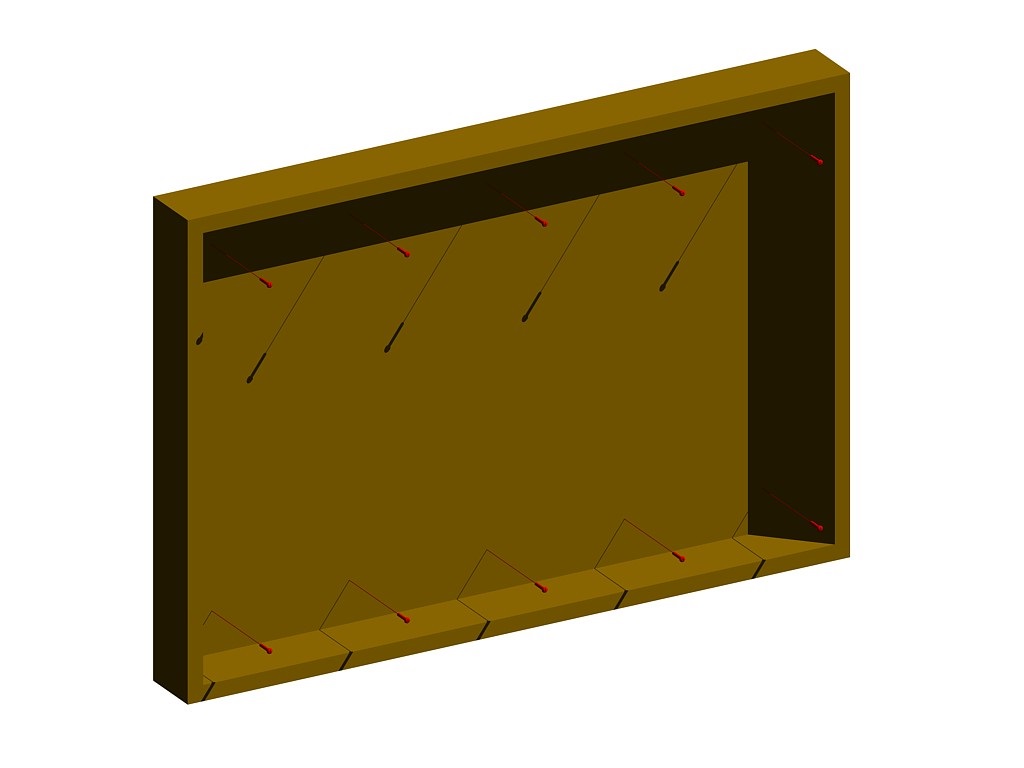

木製BOX 取付
指定の場所に壁内側に柱等の強度が保持
できる躯体にビス固定してください。

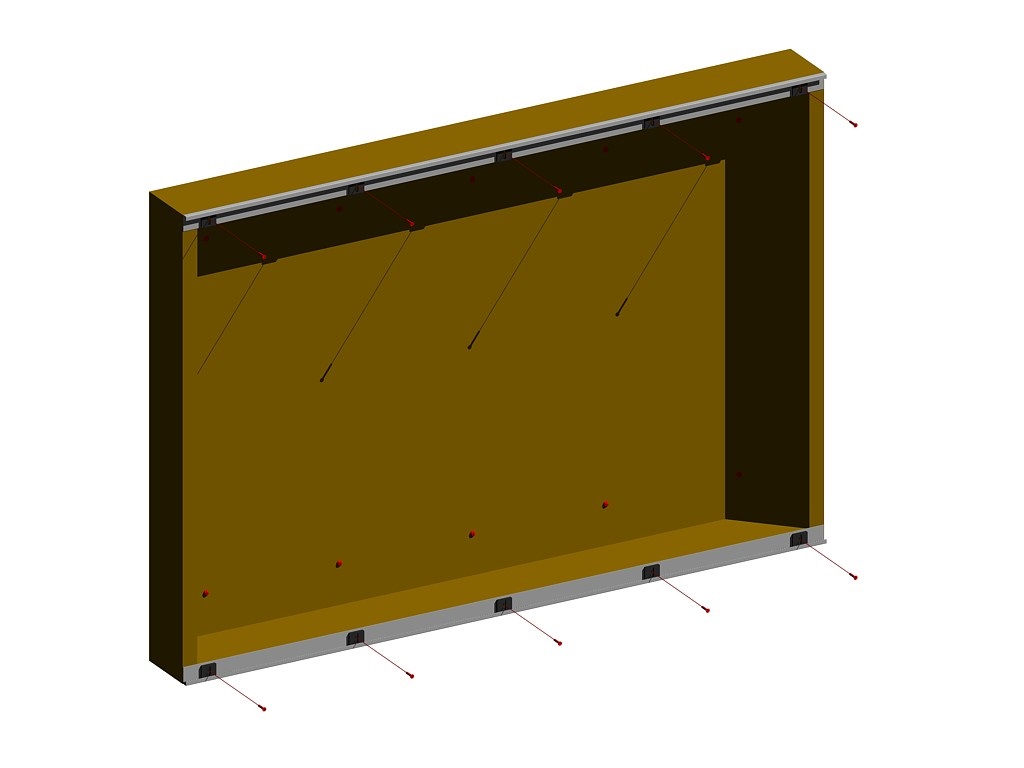

片長チャンネル 取付
木製BOXの上下に取り付けます。
※図面等が有れば、参照

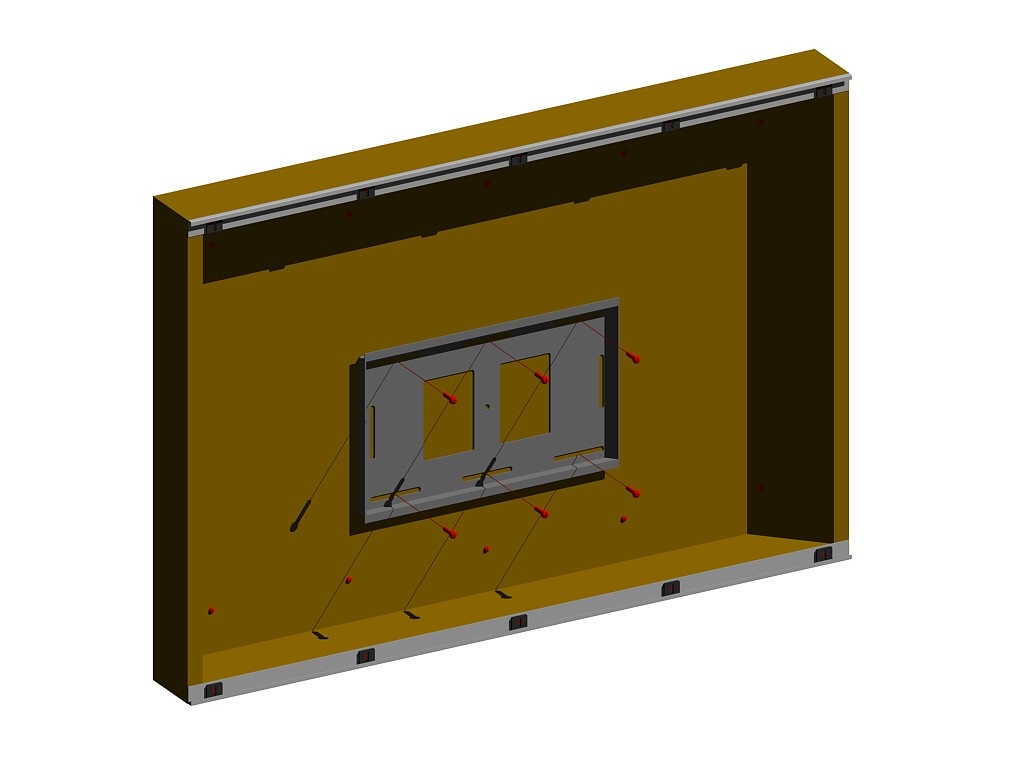

モニター取付用ベース 取付
木製BOX壁側に取り付けます。
モニター表示位置を参考にして下さい。

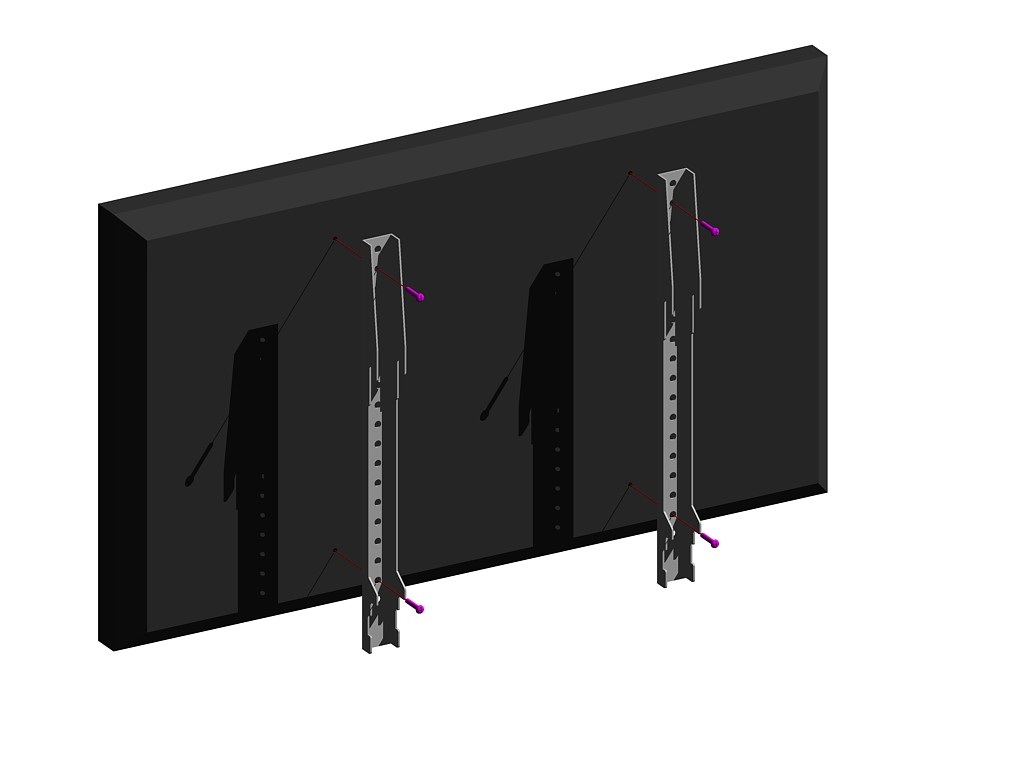

モニター取付用アーム 取付
取付説明書を参考に指定のビスで
取り付けてください。

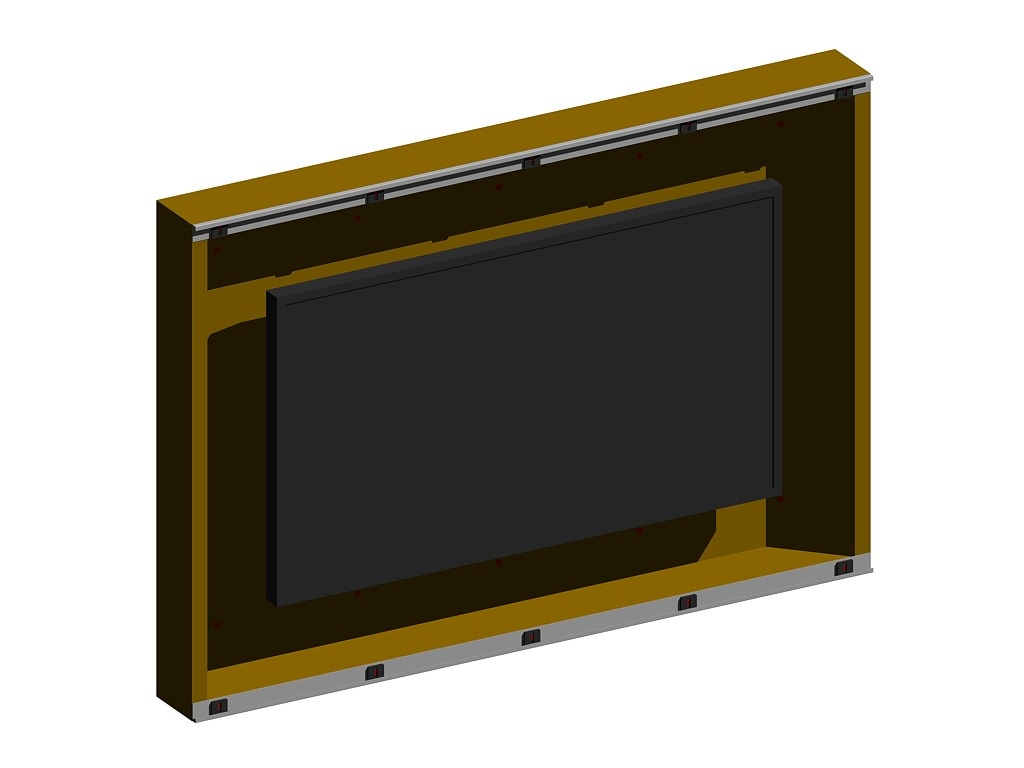

モニター 取付
モニター取付用ベースにモニター(アーム付)
を取付けて固定してください。
電源・配線等を取付けます。
専用ミラー 取付
片長チャンネル下側に専用ミラーを置きます。

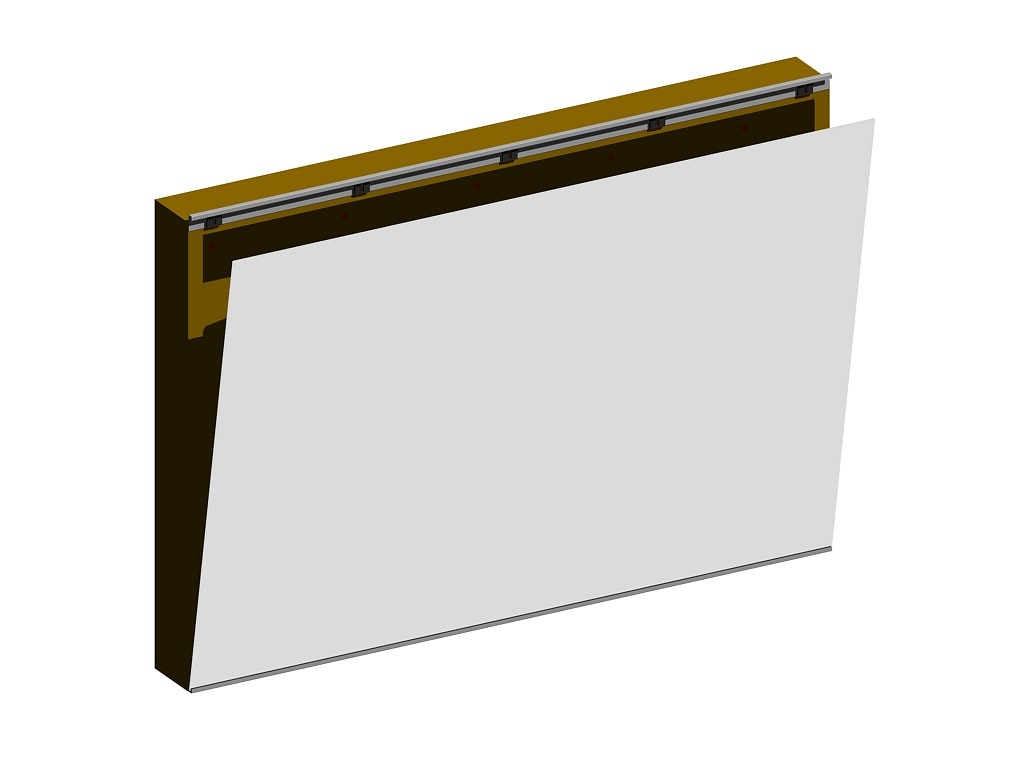

専用ミラー 固定
上部の片長チャンネルを持ち上げて、
専用ミラーを木製BOXに付け、
片長チャンネルを下げます。

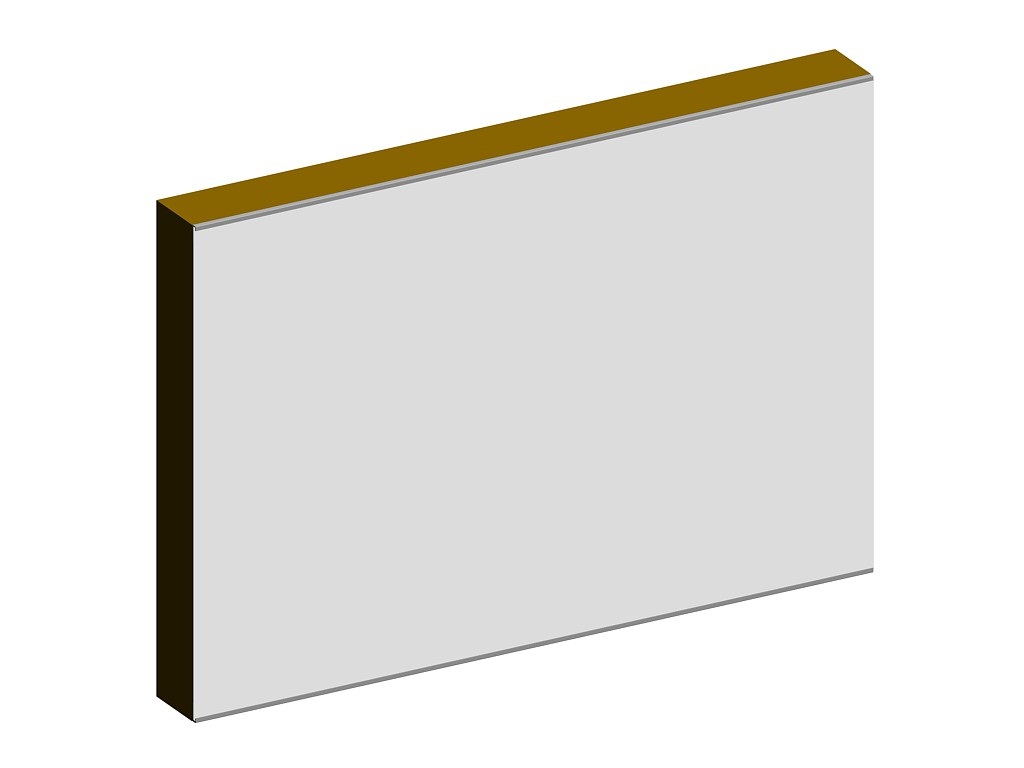

取付完了
取付は、完了です。

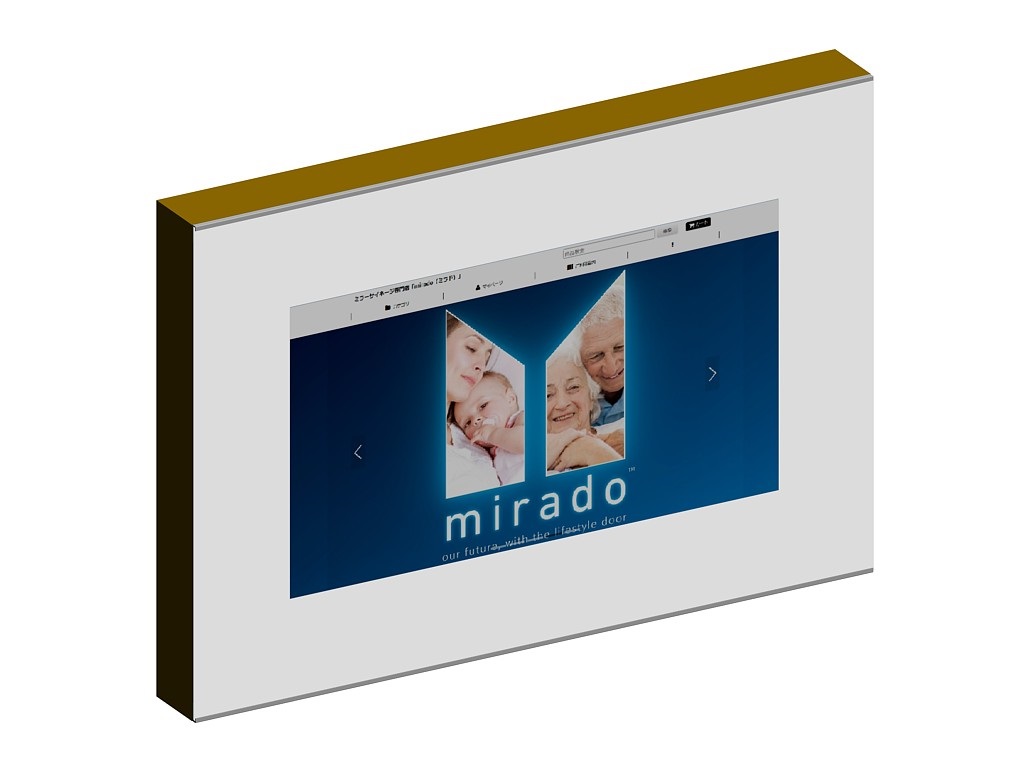

映像確認
モニターの電源を入れて画像を確認して
下さい。



お客様のご希望サイズに応じて製作いたします。

※収まり・取り合い図面が必要な時は、ご連絡下さい。
  取り付け方・施工方法等を考えて、ご提案致します。
