サプライズ・ガラス

サプライズ・ガラス

販売価格はお問い合わせください。

在庫あり

商品詳細

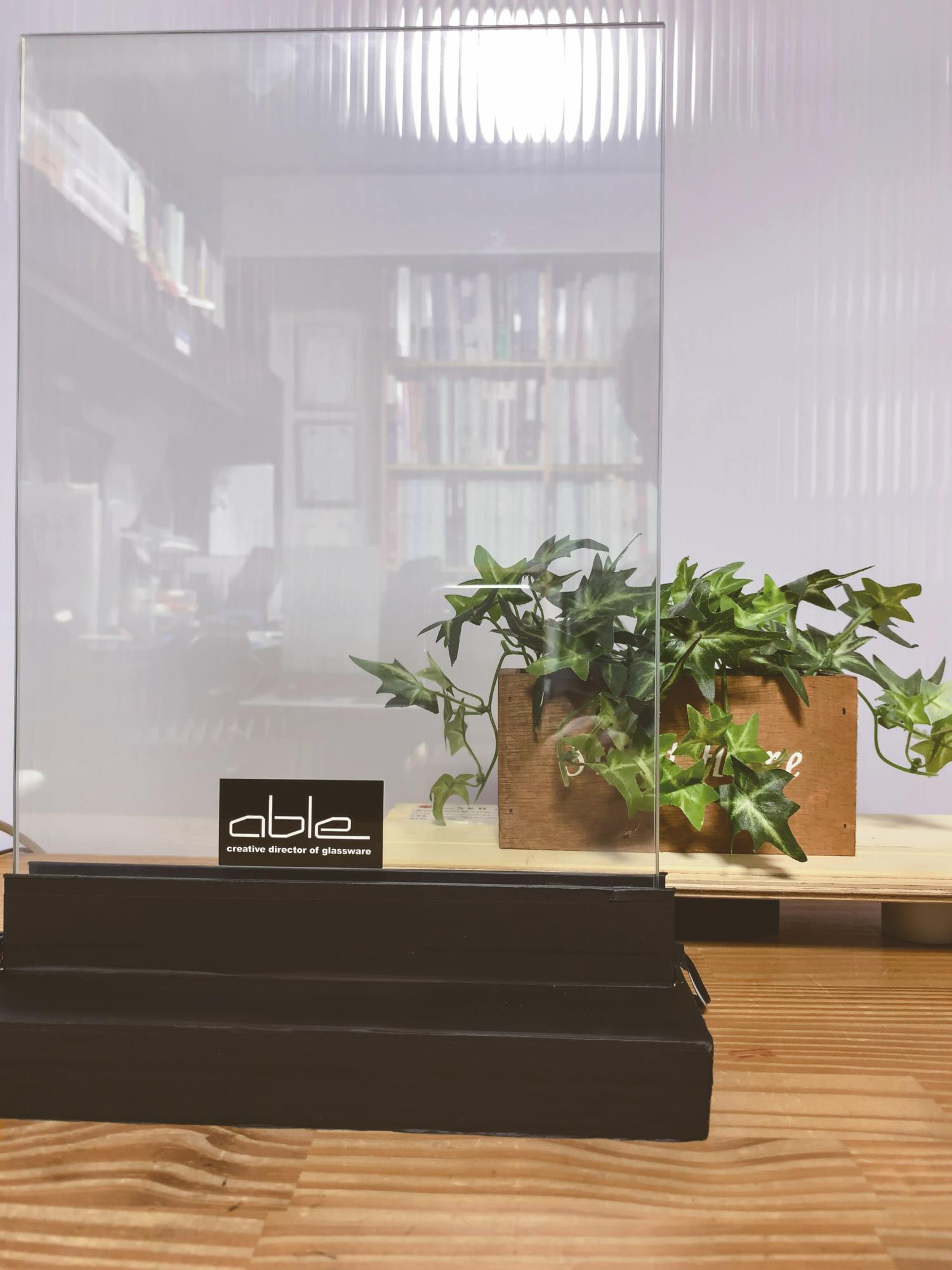

電圧で透過をコントロールする新感覚のガラススクリーン
”サプライズ・ガラス”


「Surprised glass®」とは

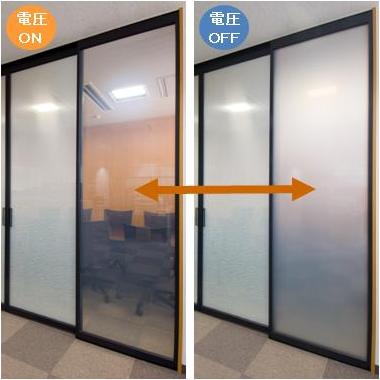

・合わせガラスの中に圧着された高品質の液晶フィルムを点灯・消灯することにより、
 透明なガラスと乳白色のガラススクリーンを瞬時に切り替えることができるガラスです。
・スクリーンに映し出される美しい映像空間と透明なガラスのオープンな空間を演出。
・実用性を備えた新感覚のガラス素材です。
・ホテル、レストラン、カフェ、サロン、オフィス、商業施設や医療・公共施設など
 その用途は多彩です。



事例紹介

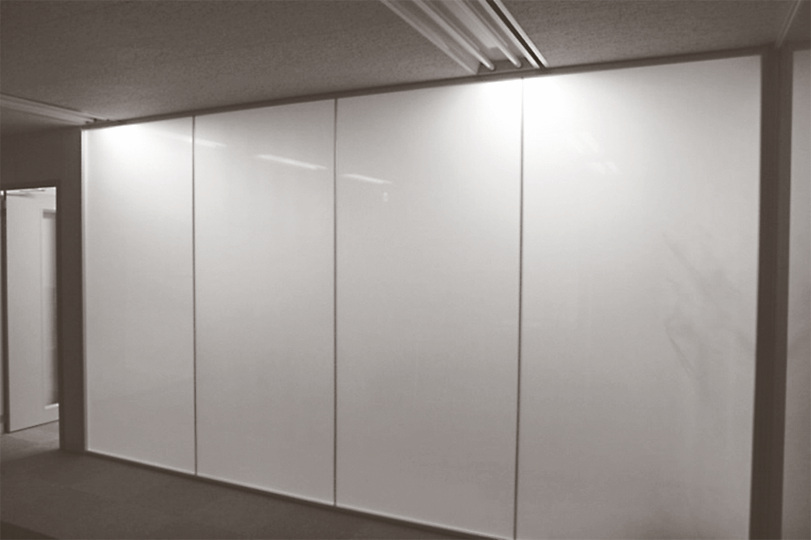

・アルミドア+瞬間調光ガラス
  =D+kuru

・上吊ガラスドア+FIX仕様

・レール:4枚2本レール、
 枠:マットブラック

・ドア:引き分け2枚
    +両サイドFIX2枚

・開口サイズ:W3500×H2400

上図参考価格
(1) ドア:DW888×DH2330 ・・・・・・・・ ¥153,000×2=¥306,000
フレーム:アルミフレーム(ブラック)
ガラス:合わせ(乳半・3+3)
(2) ドアFIX:DW888×DH2330 ・・・ ¥485,000×2=¥970,000
フレーム:アルミフレーム(ブラック)
ガラス:サプライズ・ガラス(瞬間調光ガラス)

■ 関連部品 一式 ・・・・・・・・・・・・・ ¥48,000
上レール2本、下ガイド幕板、取手(4個)、ローラー、

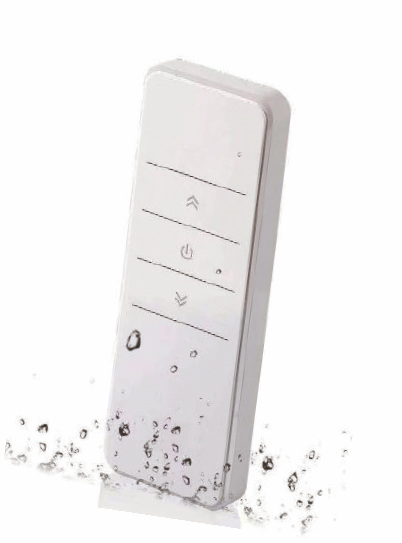

ストッパー、電源コード、リモコンセンサー付など
■ 梱包、運賃 一式 ・・・・・・・・・・・・ ¥60,000
(首都圏・軒先渡し・時間指定なし)
■ 施工費(別途)一式 ・・・・・・・・・・・ ¥80,000

総合計                  ¥1,464,000
(税別)


【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: able.co@jcom.home.ne.jp


PDFファイル/約216KB     エクセルファイル/約48KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。

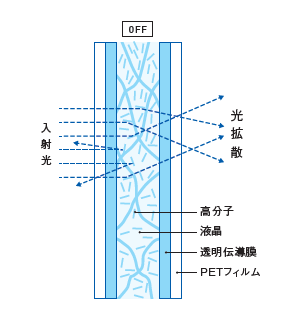

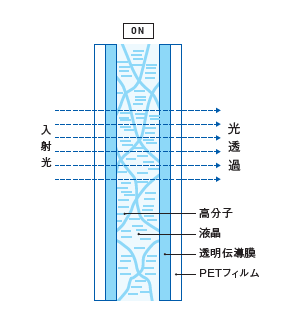

液晶フィルムの基本原理
通常は光を散乱させて非透過に、電圧を与えると驚くほどクリアな視界が広がります。

 電圧をかけていない時は図のAのように、液晶がバラバラに向いており、光を散乱させますので白く見えます。
 電圧をかけると図のBのように、液晶が同一方向に向き、光を透過するので透明に見えます。
 液晶フィルムは、驚くほどクリアな視界をもち、低電圧駆動を実現しました。

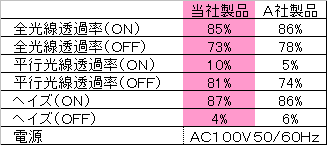

●液晶フィルムの性能と仕様
 透過率85% 濁り度10%以下
 駆動電圧50-100Vを実現
 消費電力3.5W/平方メートル(電圧ON時)




サプライズ・ガラスの用途例
・オフィスの会議室での使用。
・オフィスや店舗の間仕切り壁への使用。
・ショーウィンドーやディスプレイ用に使用。
・衛生面が重要な病院・医療・健康施設関連などへの使用。

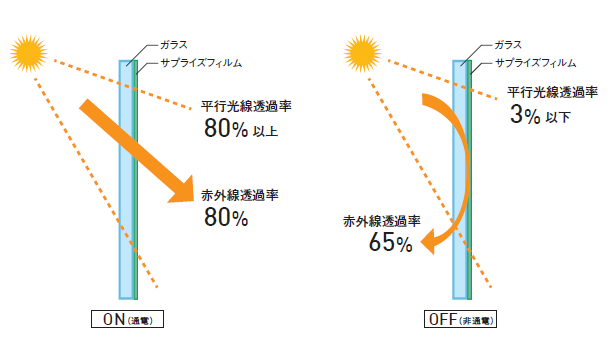

・まぶしい直射日光や西日を和らげるために使用。(紫外線99%カット)

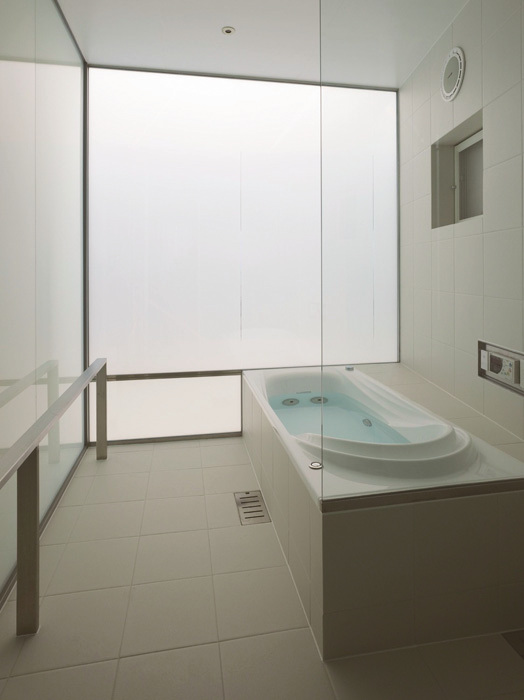

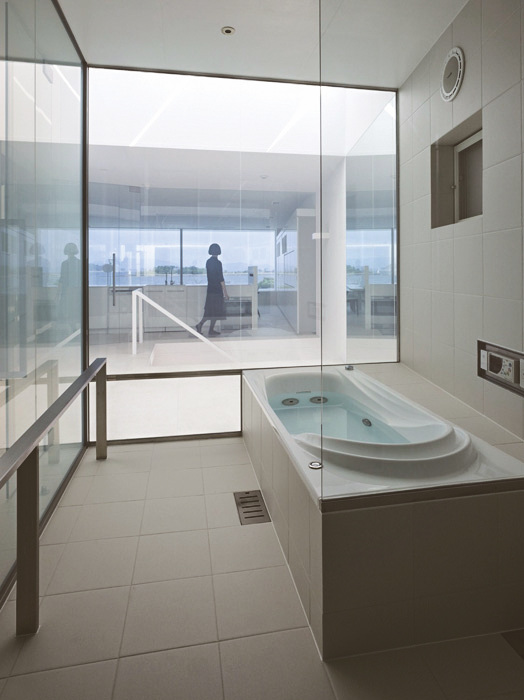

・一般住宅の玄関やトップライト、シャワーブースへの使用。

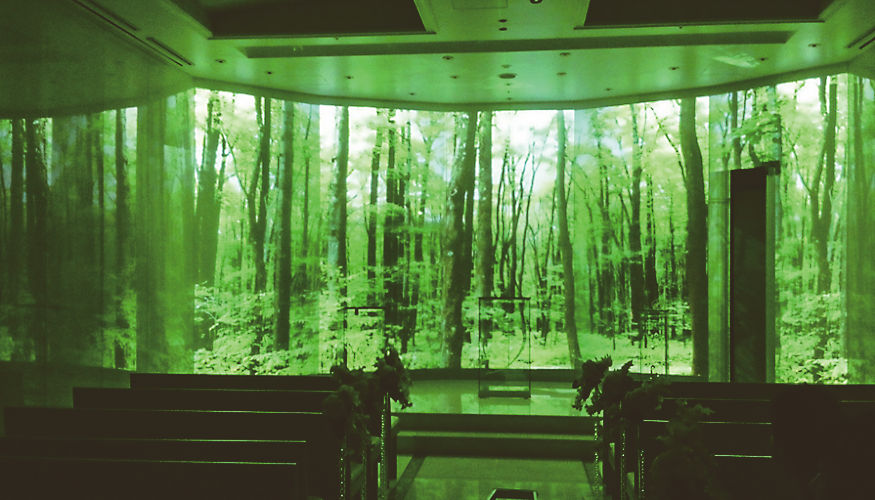

・映像スクリーンとしてイベントでの使用。(斜め方向からも美しく鮮明な映像が見られます)

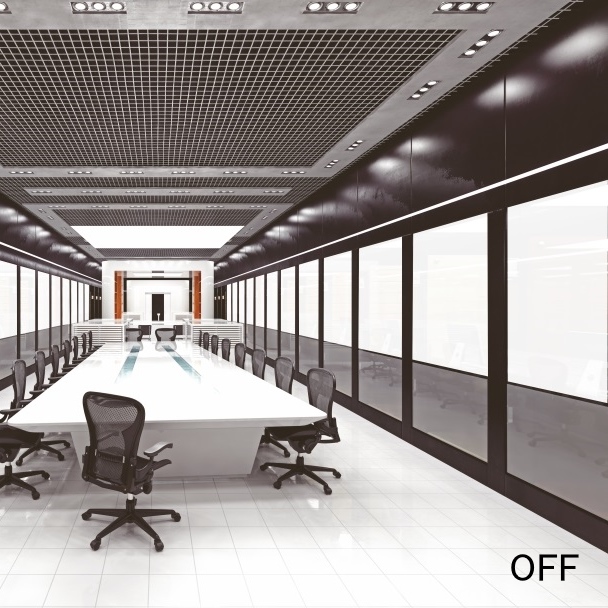

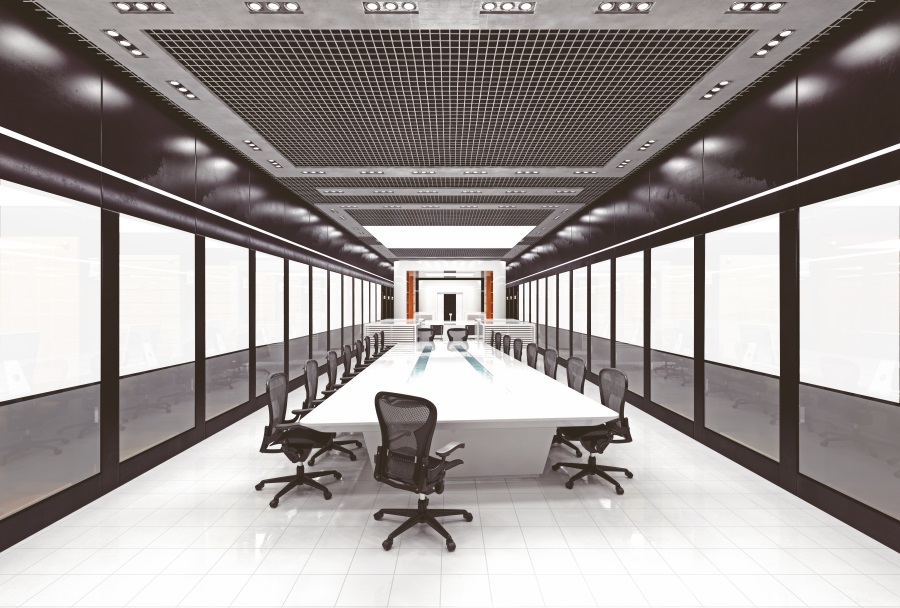

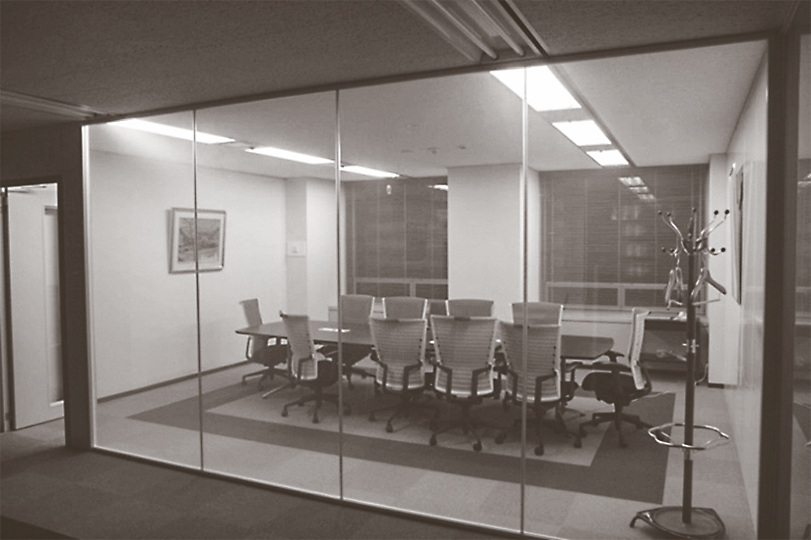

「Surprised glass®」をオフィスで活用。

「Surprised glass®」は透明なガラスのスタイリッシュで開放的なオフィスから、
瞬時に乳白色で仕切られたプライバシー空間を作り出すことができます。
ブラインドでは実現できない、より自然で明るく落ち着いた個室を造り出すことができ、
新鮮なアイデアが湧き出る創造空間となります。


両サイド2枚サプライズ・ガラス、                             不透過時ファブリックガラスと意匠統一されます。
中央2枚はファブリックガラスを使用。


複数枚のドアを使用した大映写スクリーン
電源OFF時は乳白色で、プロジェクターによる映写スクリーンとしても利用できます。

JAPAN SHOP 2008で展示発表したプロジェクターによる映写スクリーンです。
内部にテーブル&チェアを配置し、映像と音響を楽しめるCafe空間を演出しました。
サプライズ・ガラスはCafeなどの店舗、ショーウィンドウなど、あらゆるシーンに活用できます。



調光ガラスパーティション
電圧で透過をコントロールする新感覚のガラススクリーン
“サプライズ・ガラス”

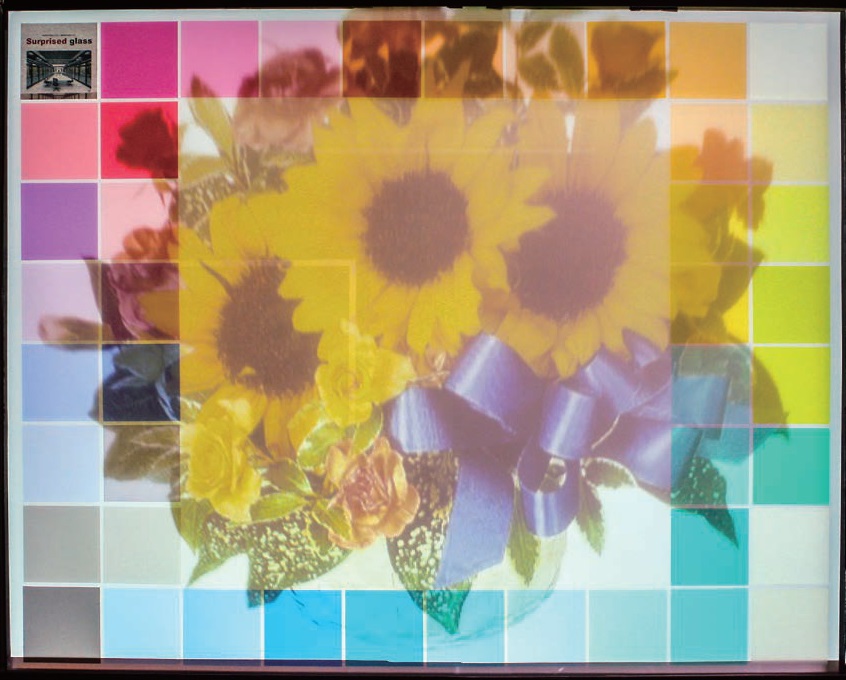

映写スクリーン特別提供品(クリックで拡大します。)

”サプライズ・ガラス”特別提供品 プレゼンテーションスクリーン
商品価格(税込): \378,000(定番品・限定価格 パネル1枚につき)
配送料、工事費別

※写真は定番品2枚を使用しワイドスクリーンとして使用



・サプライズガラスは、通常は乳白色の非透過、電圧を与えることによって透過する調光ガラスです。
・こちらの定番品はスクリーンとして使用するために視界の高さに合わせてサプライズガラスを配置。
 大画面として使用可能な4:3比率(1200×900)
・アルミシルバーフレームを使用したモダンデザイン。半透明ガラスをを組み合せた統一感のあるデザイン。
・電圧コントロールボックス・センサー付のドアパーティションとしてのご提供です。



99%の紫外線をカット。

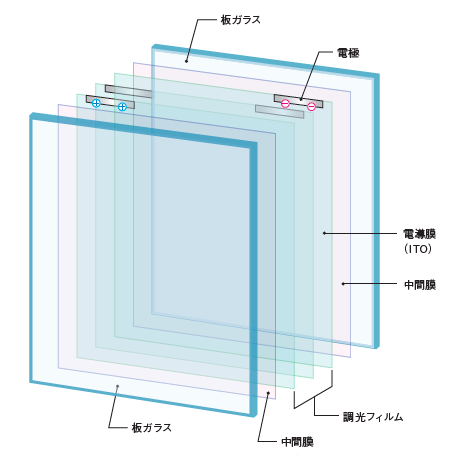

 衝撃に強く、優れた安全性をもつ5層の合わせガラス。

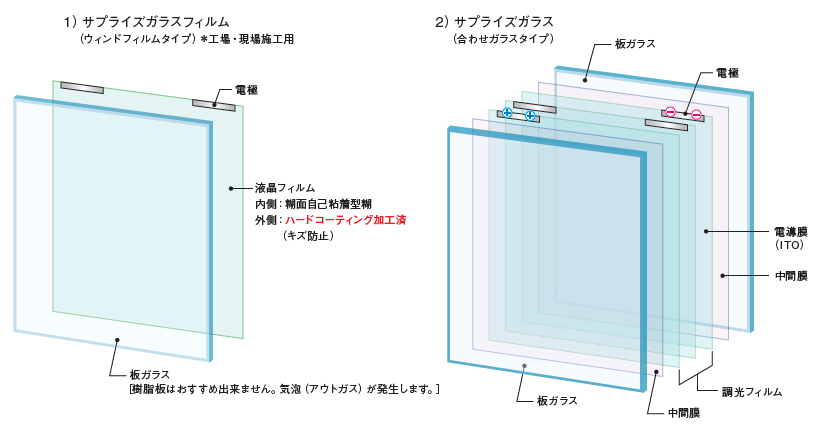

 サプライズ・ガラスは、液晶フィルムと板ガラスに加えて、強靭で対貫通性に優れた中間膜をサンドイッチ構造
 にした5層構造です。
 これにより衝撃に強く、地震や台風などの災害時に万一破損しても、ガラス片が飛散・脱落しにくく安全です。


簡単な取付施工システム
 エイブルでは、Surprised glass®をアルミ枠にセットしてシステムドア・パーテションとしてご提供するので、
 施工時の運搬や配線も面倒なことは一切ありません。安全で機能的なシステムドアとして、あらゆる場所に
 活用できます。
 動作保障 150万回。 工場のテストでは250万回をクリアしています。

☆ お客様のご利用シーンに合わせたオーダーも可能です。


 ※用途によってこのような使い方ができます。



標準施工方法
●外装や水回りに施工する場合・・・
 4辺支持施工法:液晶フィルム4辺をサッシの溝にのみ込ませる施工方法。
●水のかかる恐れのない内装の場合・・・

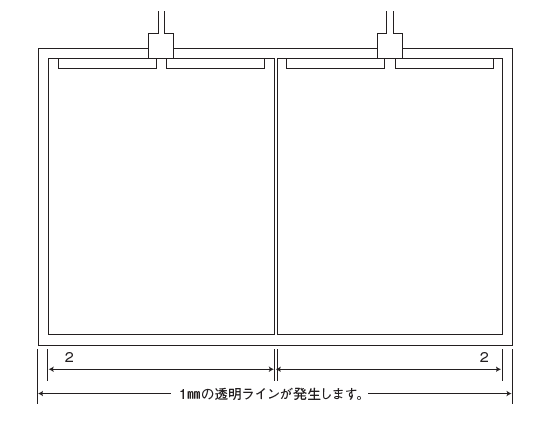

 2辺・3辺支持施工法:2枚以上の液晶フィルムを合わせガラスを専用目地材やシリコンを用い
 ジョイントしていく施工法。状況に応じて2辺もしくは3辺のエッジガードを使用します。

注文の際のご注意
・受注生産となりますので、正確な寸法や図面でのご注文をお願いいたします。
・製品完成後のガラス切断および加工はできません。
・曲げガラスや曲線加工はできません。
・サンドブラスト、小口磨き、異形等につきましてはご相談ください。

設計・施工の際のご注意
・エッジガード付きのため、取り付けるサッシ溝の幅や深さを通常より大きくする必要があります。
・金属サッシを使用される場合は、サッシからアースをとる必要があります。(必須)

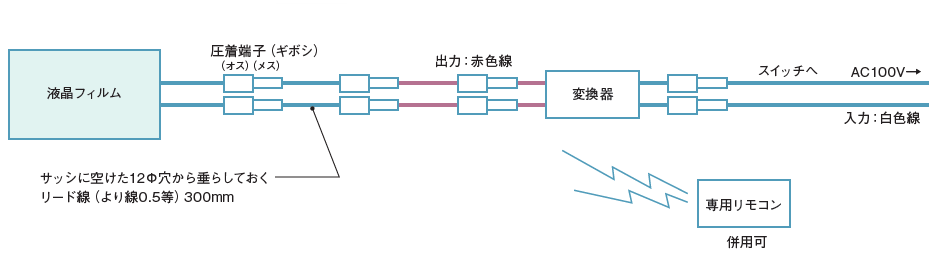

・電気配線工事は、電気設備技術基準に従い、専門の電気工事士によって正しく行ってください。

お手入れのご注意
・お手入れの際は、ガラスクリーナー・中性洗剤を用い、柔らかい布かスポンジで拭き上げてください。
・傷の原因となる研磨剤入りの洗剤や、アルカリ性・強酸性薬品のご使用はお避けください。

先頭に戻る

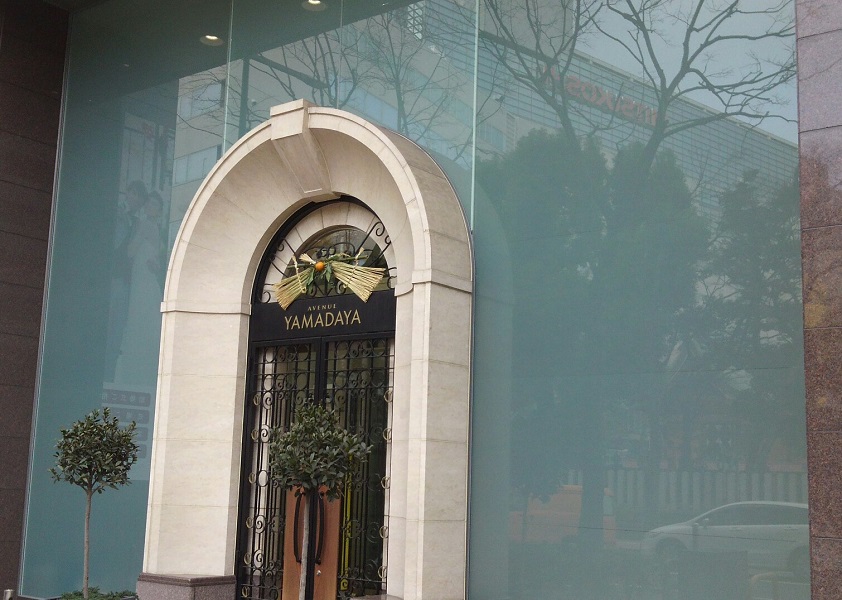

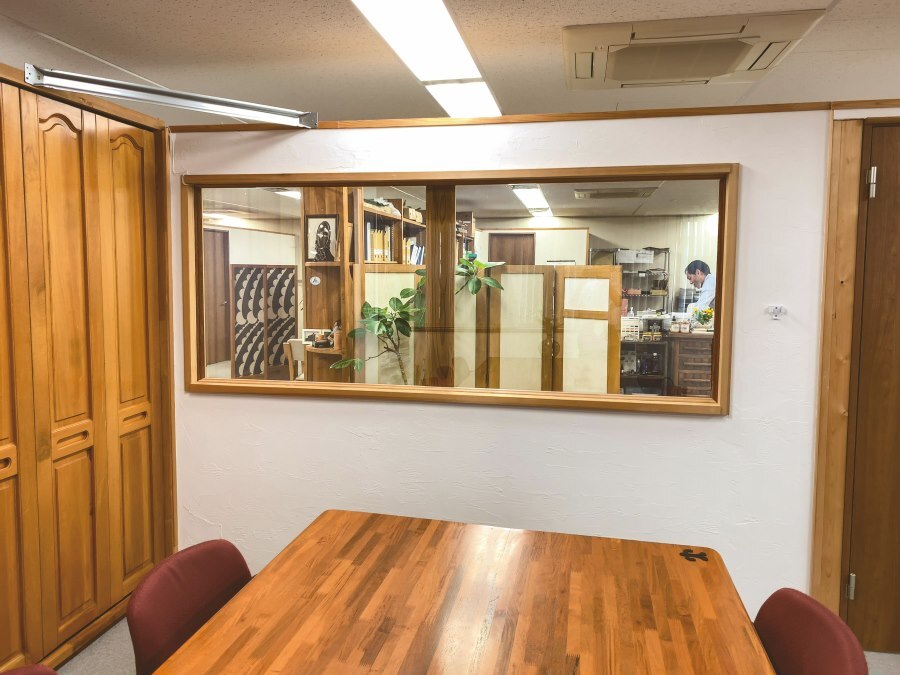

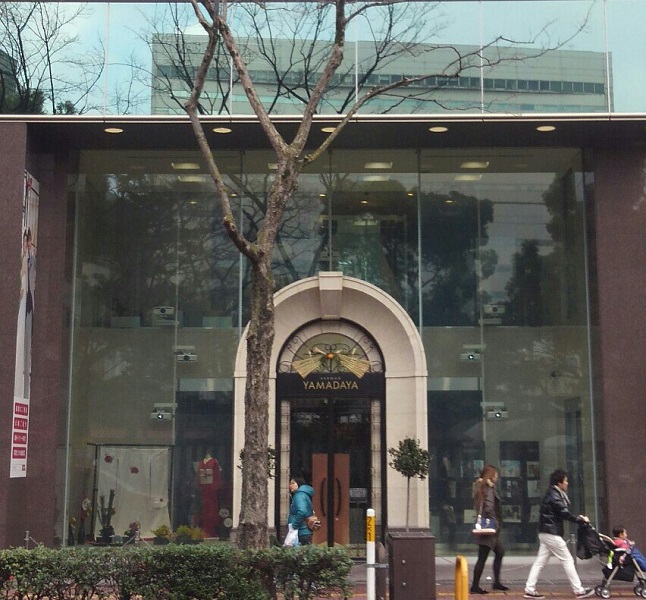

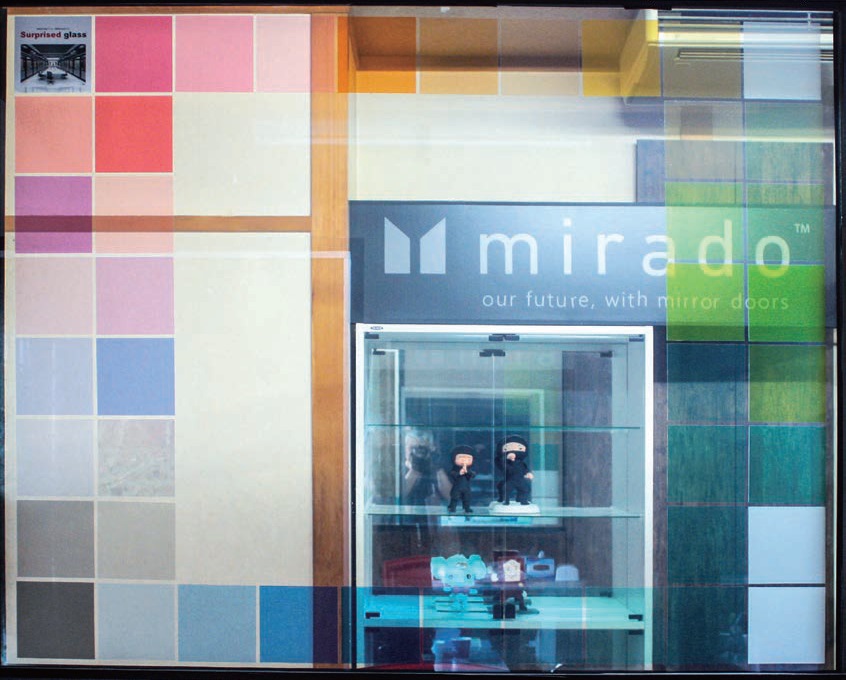

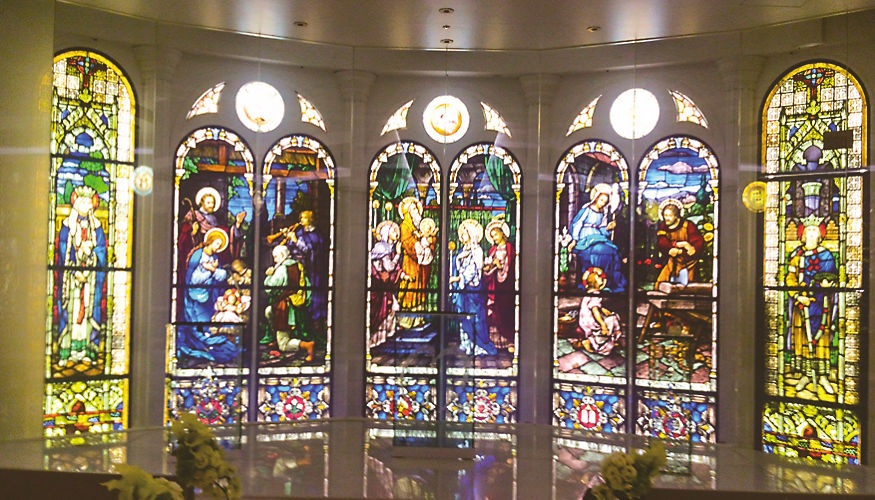

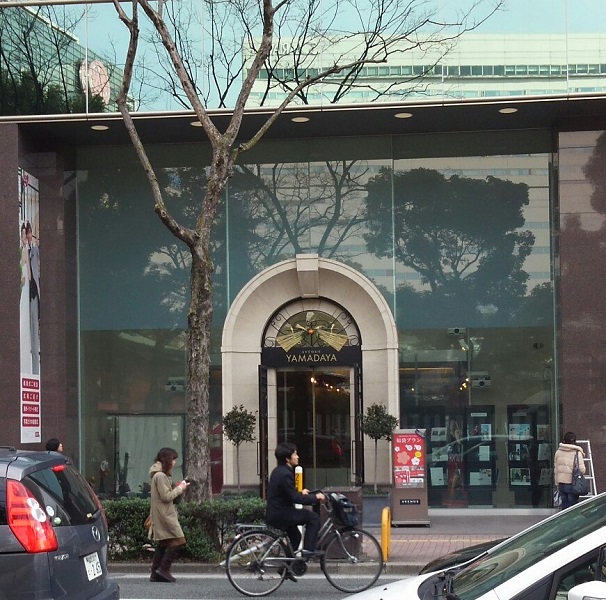

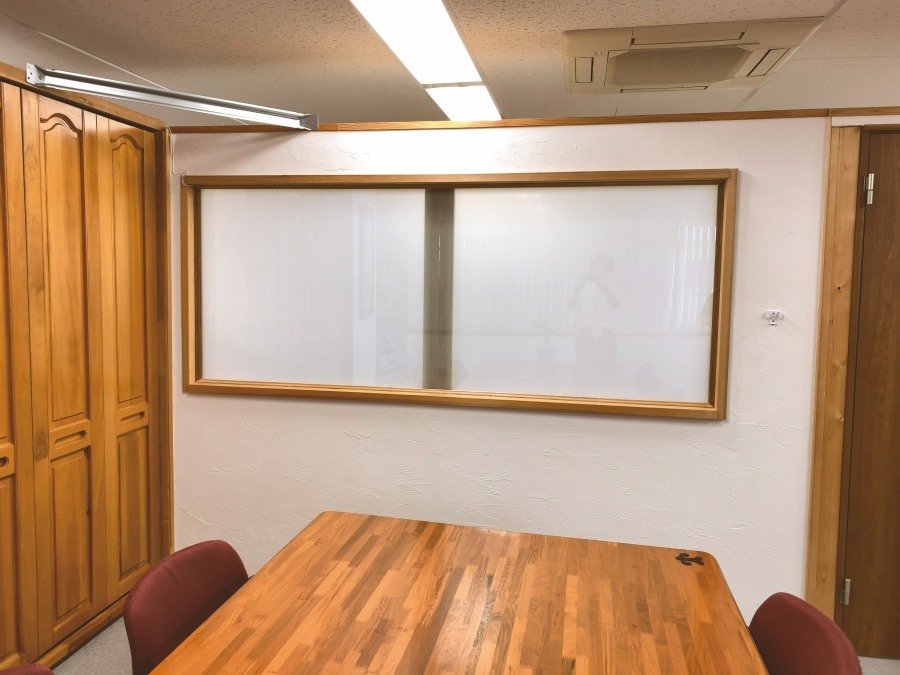

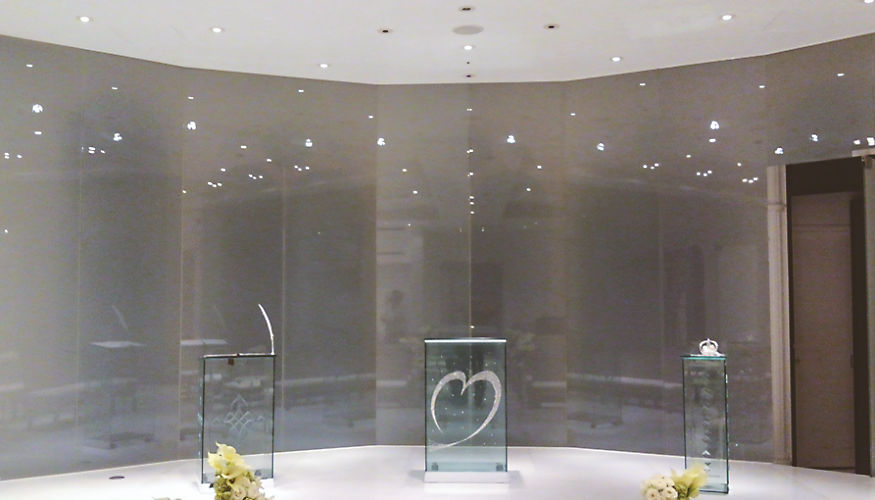

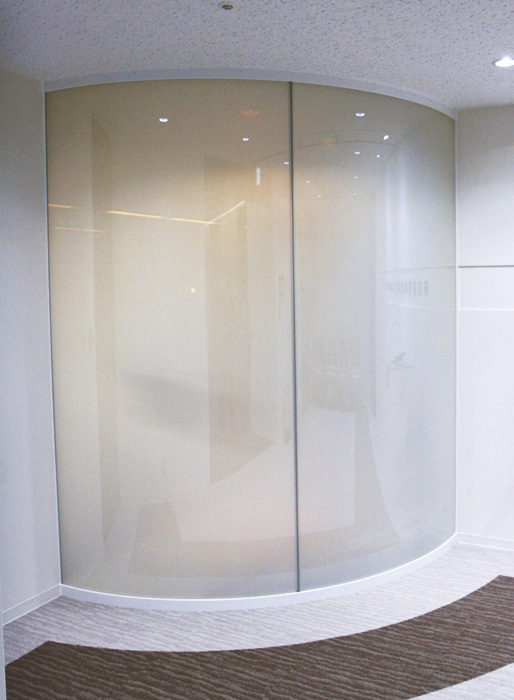

実際の使用例
(↓クリックで拡大します。)





写真提供:ナノテック販売株式会社

瞬間調光液晶ガラス・参考価格表
資材合わせガラス仕様価格
FL5+FL5  約t11mm単価 186,000円/㎡

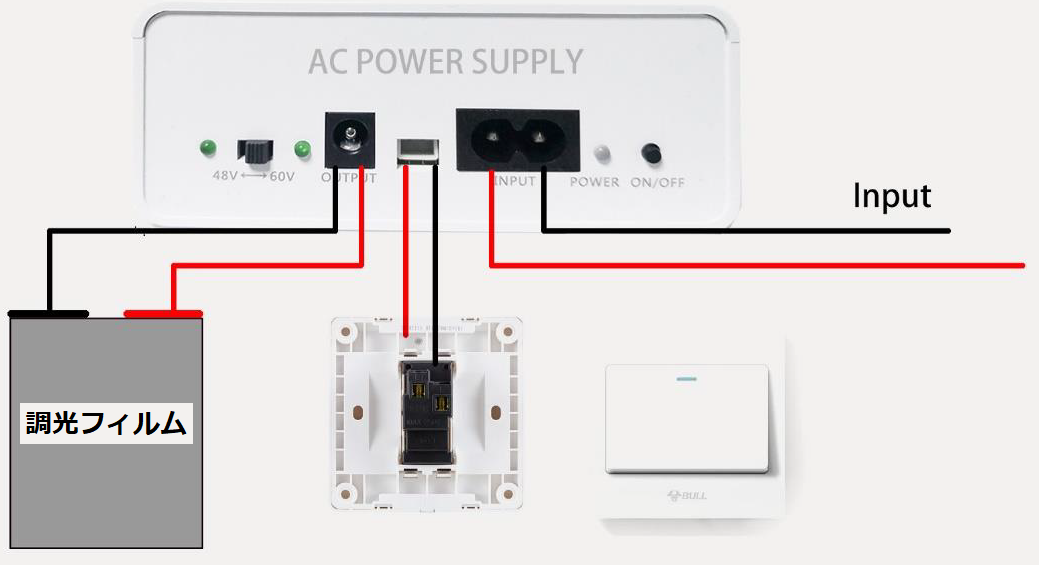

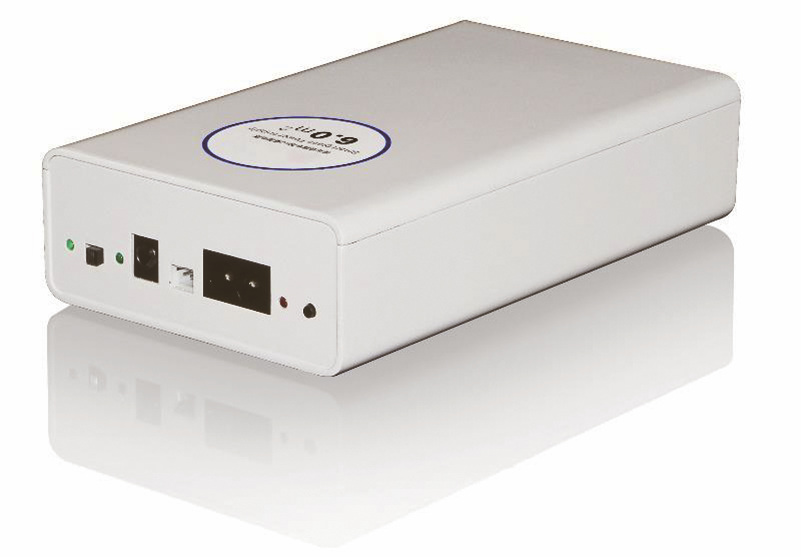

専用電源コントローラー65,000円
専用コーキング2800円/1本
周辺の枠材別途
設置工事・電気工事別途
運賃・諸経費別途

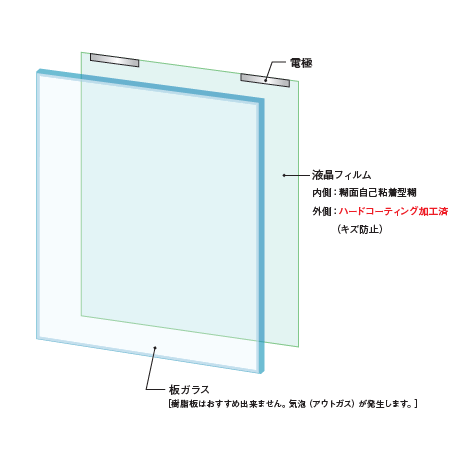

資材後張り液晶フイルム仕様価格
後張り用液晶フイルム単価 128,000円/㎡
専用電源コントローラー65,000円
フイルム工事・電気工事別途
運賃・諸経費別途
